一、问题分析与解决方案原理

    选矿厂球磨机的端盖与衬板长期承受矿浆及研磨体的剧烈冲刷与冲击，磨损失效快。传统整体更换成本高昂、停机时间长；普通焊补因材料硬度、韧性与基体不匹配，且存在热影响区，易产生裂纹并脱落。

    解决方案核心：采用碳化硅耐磨防腐材料进行现场修复。该材料由高性能树脂与纳米级陶瓷、金属等耐磨骨料复合而成，其设计原理在于实现高耐磨性与良好抗冲击韧性之间的平衡。通过现场涂覆成型，可精准恢复设备尺寸，避免设备拆卸，显著缩短停机时间。修复层与金属基体结合牢固，能有效抵御矿浆冲蚀，通常可延长使用寿命2年以上。

二、修复施工核心步骤

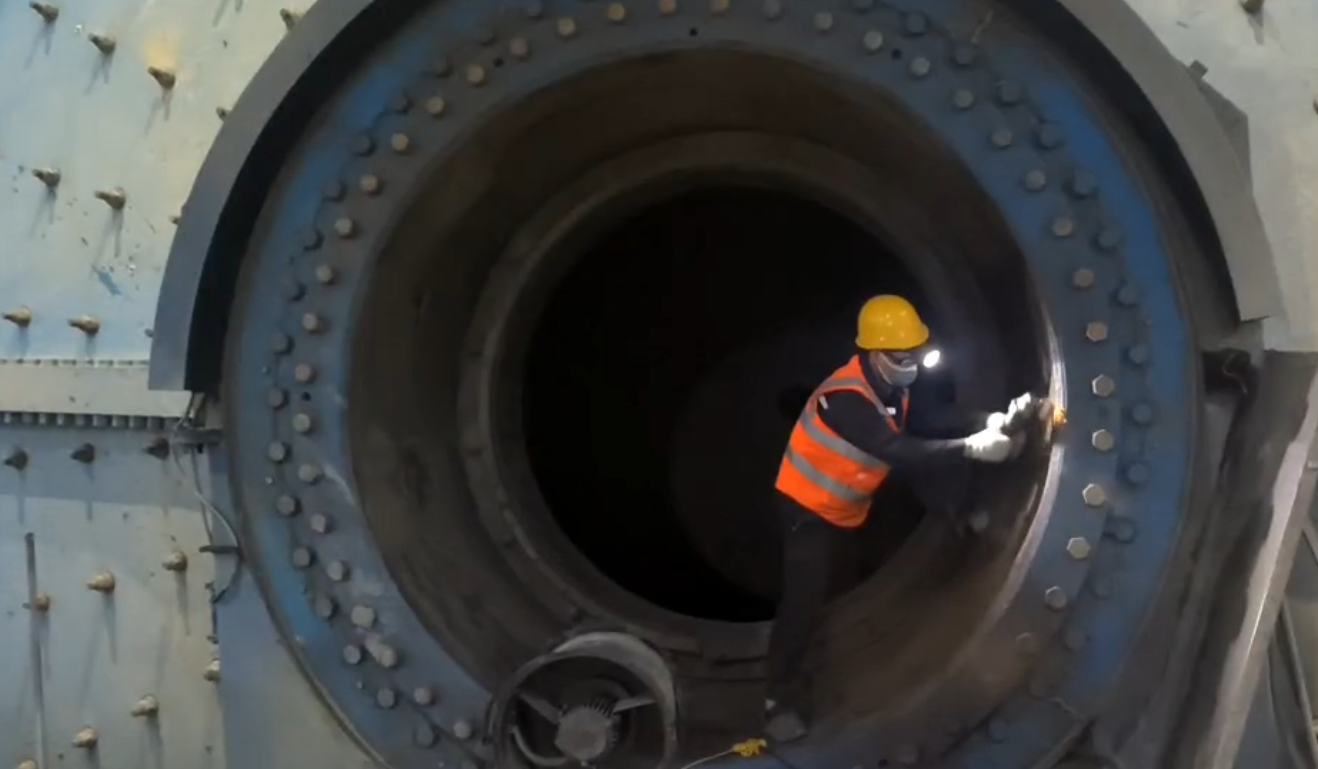

步骤一：施工前准备与损伤评估

    1.  安全与设备准备：确保球磨机断电、挂牌并完全锁死。彻底清理待修部位周围的矿渣与灰尘。

    2.  损伤定量评估：使用卡尺、深度尺测量磨损凹坑的深度与面积。检查是否存在放射状裂纹，若裂纹深度超过壁厚的40%，需先进行结构性处理。

步骤二：基体表面处理（关键步骤）

    此步骤的目的是使金属表面达到最佳的粘结状态（根据现场实际情况选择打磨/喷砂作业）。

    1.  除油除锈：使用角磨机配砂轮片或钢丝刷，彻底清除所有油污、锈迹及疏松物。

    2.  喷砂粗化：必须进行喷砂处理（推荐使用16-20目棕刚玉）。要求达到Sa 2.5级（近金属白）清洁度，表面粗糙度应控制在50-90微米。粗糙的表面能极大增加结合面积，形成强有力的机械互锁。

    3.  最终清洁：使用干燥无油的压缩空气吹净浮尘，必要时用专用清洗剂（如丙酮）擦拭。处理后表面严禁用手触摸。

步骤三：材料施工与成型

    1.  材料配制：根据环境温度，按产品说明严格比例混合A（树脂）、B（固化剂）组分。使用搅拌器沿同一方向匀速搅拌至颜材料均匀，避免引入过多气泡。

    2.  底涂与填充：

    *   先薄涂一层混合料作为底漆，确保其充分浸润粗糙表面。

    *   对深坑进行分层填充。每层厚度不宜超过15mm，用刮刀用力刮压以排出空气。上层施工需在下层表干后进行。

    3.  尺寸恢复与塑形：使用刮板或模板，参照设备原始轮廓进行塑形，确保修复后的流道曲面平滑过渡，避免产生局部湍流加剧磨损。

步骤四：固化与后处理

    1.  固化：环境温度最好保持在15℃以上。若需加速固化或低温施工，可对便面进行加热，但温度不宜超过80℃，并确保均匀受热。

    2.  后加工：材料完全固化后（通常24小时后），使用角磨机配百叶片或砂纸对修复表面进行精磨抛光，降低运行摩擦阻力。

三、修复效果验收标准

    1.  外观检验：修复层致密、无肉眼可见气孔、裂纹，与基体过渡平滑。

    2.  结合强度：可通过敲击听音初步判断，声音清脆为结合良好。重要部位可进行划格法或拉拔法测试。

    3.  尺寸验收：关键安装尺寸需满足设备装配要求。

    4.  运行验证：空载试运行无异常振动与异响后，逐步加载至正常工况，监测运行状态。

四、方案优势总结

    该方案的核心价值在于综合性效益：通过高性能材料与标准化工艺的结合，以显著低于更换的成本，在极短的停机窗口内，获得持久可靠的修复效果。它解决了磨损防护中耐磨性与抗剥落性难以兼顾的技术矛盾，是延长大型磨耗设备寿命、保障连续生产的实用技术。
